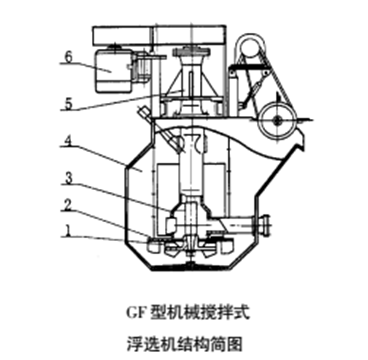

1-葉輪、2-蓋板、3-中心筒、4-槽體、5-軸承體、6-電動機

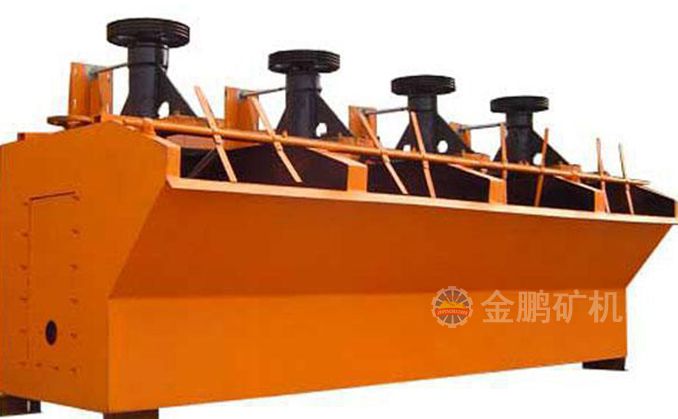

GF型浮選機當葉輪旋轉時，葉輪上葉片中心區形成負壓，在此負壓作用下，抽吸空氣、給礦及泡沫中礦．空氣和礦漿同時進人上葉片間，與此同時下葉片從槽底抽吸礦漿進入下葉片間。在葉輪葉片中部上下兩股礦漿流合并，繼續向葉輪周邊運動，礦漿一空氣混合物離開葉輪后流經蓋板，并由蓋板的折角葉片穩流和定向后進人槽內主體礦漿中。礦化氣泡上升到表面形成泡沫層，槽內礦漿一部分返回葉輪下葉片進行再循環，另一部分進人下一槽進行再選別或排走。
1）自吸空氣，自吸空氣量可達1.2?/㎡·min;
2）自吸礦漿，能從機外自吸給礦和泡沫中礦，浮選機作業間可平面配置；
3）槽內礦漿循環好，液面平穩，槽內礦漿無旋轉現象，無翻花；
4）分選效率高，提高粗粒和細粒礦物的回收率；
5）功率低，比同規格的同類浮選機節省功耗15%~20%，同時又能吸入足量的空氣和礦漿；
6）易損件壽命長，特別是葉輪、定子的壽命比同類浮選機延長一倍以上。
GF型浮選機技術性能 | |||||||
型號規格 | 容積(m3) | 槽體尺寸 | 電機功率(kw) | 生產能力(m3/min) | 吸氣量(m3/m2.min) | 刮板電機功率(kw) | 重量(kg) |
長×寬×高(m×m×m) | |||||||
GF-0.35 | 0.35 | 0.7×0.7×0.73 | 1.5 | 0.1-0.2 | 1.2 | 0.75 | 470 |
GF-0.7 | 0.7 | 0.9×0.9×0.9 | 3 | 0.1-0.4 | 1.2 | 1.1 | 932 |
GF-1.1 | 1.1 | 1.1×1.1×1.0 | 5 | 0.2-0.5 | 1.2 | 1.1 | 1370 |
GF-2 | 2 | 1.40×1.40×1.15 | 7.5 | 0.3-1.0 | 1.2 | 1.5 | 1750 |
GF-3 | 3 | 1.50×1.85×1.20 | 11 | 0.5-1.5 | 1.2 | 1.5 | 2230 |
GF-4 | 4 | 1.60×2.15×1.25 | 15 | 0.5-2.0 | 1.2 | 1.5 | 2585 |
GF-6 | 6 | 2.0×2.5×1.3 | 22 | 1.0-3.0 | 1.2 | 1.5 | 3300 |
GF-8 | 8 | 2.2×2.9×1.4 | 30 | 1.0-4.0 | 1.2 | 1.5 | 4130 |
GF-10 | 10 | 2.2×2.9×1.7 | 30 | 2.0-6.0 | 1.2 | 1.5 | 4500 |
GF-16 | 16 | 2.85×3.80×1.70 | 45 | 3.0-8.0 | 1.2 | 2.2 | 8320 |
GF-20 | 20 | 2.85×3.80×2.00 | 45 | 4.0-10.0 | 1.2 | 2.2 | 8670 |
GF-24 | 24 | 3.15×4.15×2.00 | 55 | 5.0-12.0 | 1.2 | 2.2 | 8970 |
GF-28 | 28 | 3.15×4.15×2.30 | 55 | 5.0-14.0 | 1.2 | 2.2 | 9480 |
GF-42 | 42 | 3.60×4.80×2.65 | 75 | 8.0-20.0 | 1.2 | 3 | 19400 |
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
