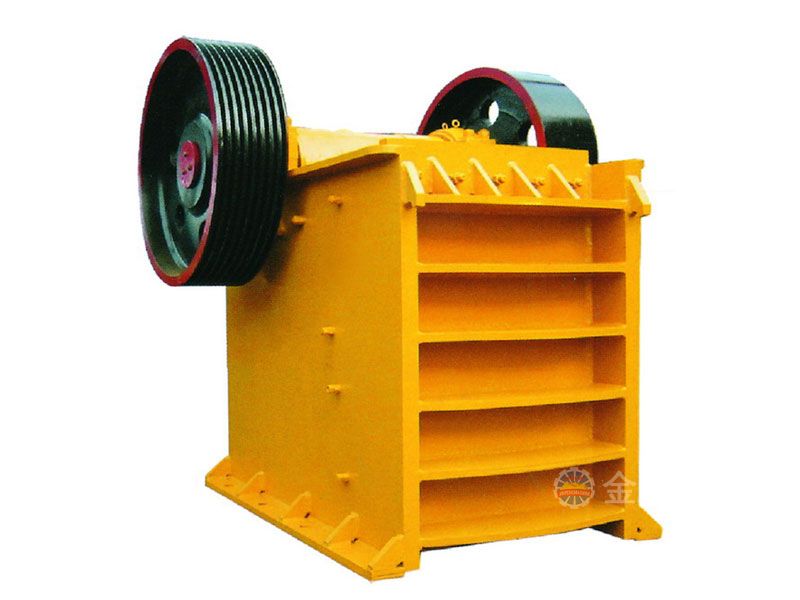

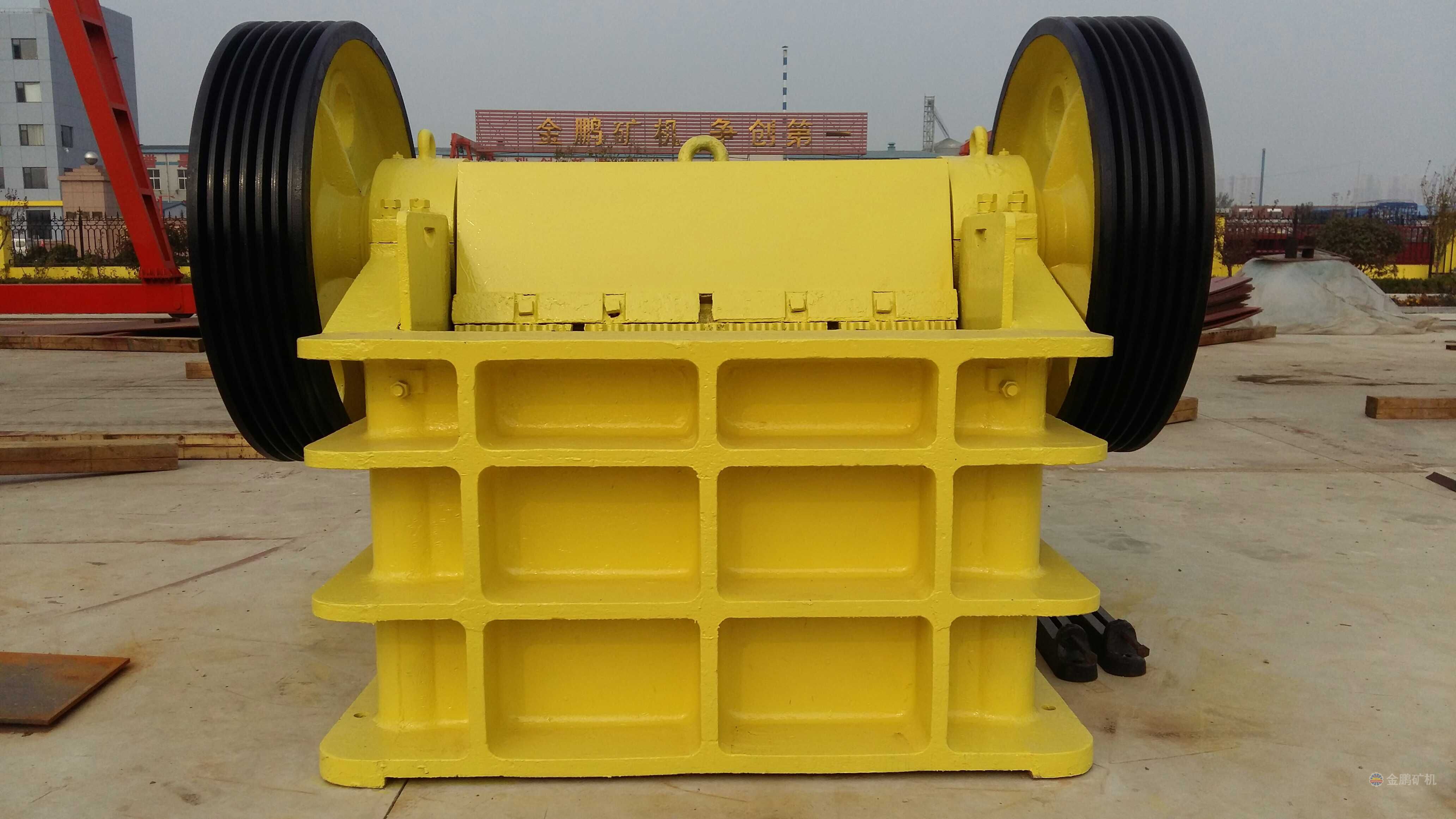

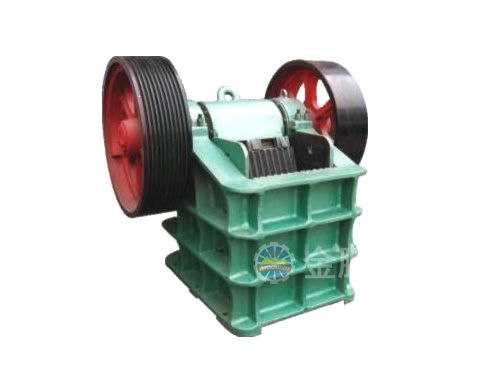

ZG-PE（X）顎式破碎機

顎式破碎機是通過動顎的周期性運動來破碎物料，生產能力高、破碎比大、破碎效率高，通常用于粗碎階段。

適用范圍 : 砂石料、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等

生產能力 : 1-192t/h

最大粒度 : 80-630mm

全國24小時客服熱線：400-6969-268

產品目錄

產品結構
產品工作原理
產品優勢
產品參數

產品結構

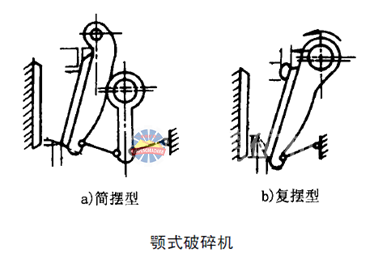

顎式破碎機的結構比較簡單，主要由機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。具有簡擺型和復擺型兩種。

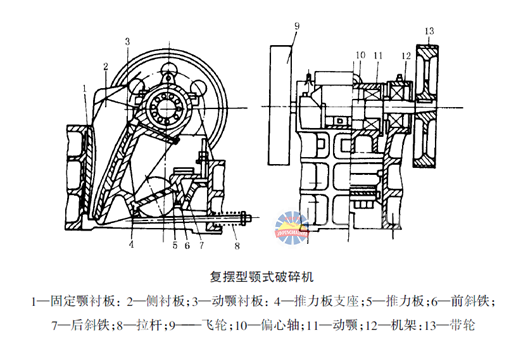

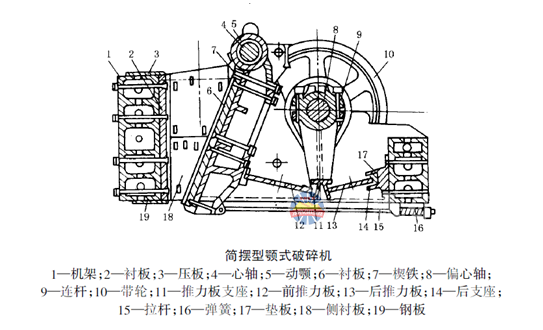

兩種形式破碎機的結構：



產品工作原理

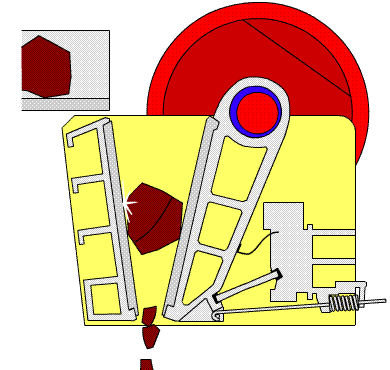

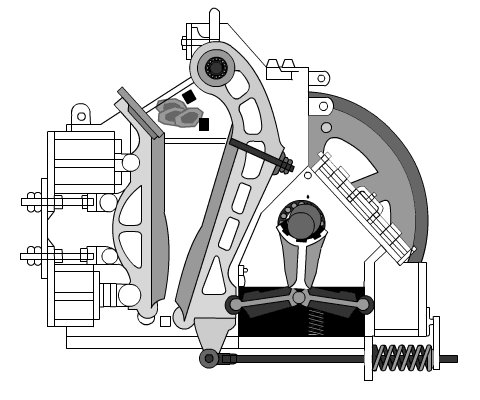

顎式破碎機盡管有多種結構型式，但其工作原理是相同的，即通過動顎的周期性運動來破碎物料。在動鄂繞懸掛心軸向固定顎擺動的過程中，位于兩顎板之間的物料便受到壓碎、劈裂和彎曲等綜合作用。開始時，壓力較小，使物料的體積縮小，物料之間互相靠近、擠緊；當壓力上升到超過物料所能承受的強度時，即發生破碎。反之，當動顎離開固定顎向相反方向擺動時，物料則靠自重向下運動。動顎的每一個周期性運動就使物料受到一次壓碎作用，并向下排送一段距離。經若干個周期后，被破碎的物料便從排料口排出機外。



產品優勢

較大型顎式破碎機大皮帶輪及配重輪與主軸的連接采用漲緊套形式，更換軸承方便。

產品參數

	進料口尺寸長×寬	排料口調定范圍	最大進料粒度	生產能力（T/h）	偏心輪轉速（r/min）	電動機功率（KW）	外形尺寸（長×寬×高） (mm)	機器重量
PE-100×150	100×150	5-20	80	0.5-2	300	2.2	525×535×605	230
PE-150×250	150×250	10-40	125	2-6	300	5.5	875×745×935	1100
PE-200×350	200×350	10-50	160	6-10	300	11	1080×1060×1088	1600
PE-250×400	250×400	20-60	210	8-16	300	15	1108×1090×1392	1850
PE-250×500	250×500	20-80	210	13-21	300	18.5	1360×1450×1440	3100
PE-400×600	400×600	40-100	350	14-36	275	30	1650×1748×1520	5800
PE-500×750	500×750	50-120	400	30-80	250	45	1900×1876×1821	9000
PE-600×900	600×900	75-200	480	56-192	250	55-75	2280×2245×2320	18700
PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	2800
PEX-200×1000	200×1000	15-40	160	12-50	330	22	1860×1385×1200	5200
PEXS-250×750	250×750	20-60	210	10-745	320	22	1520×1728×1380	5000
PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6500
PEXS-250×1200	250×1200	20-60	210	20-70	320	45	1530×2285×1625	9000
ZG-PE-250×400	250×400	20-60	200	8-16	300	15	1430×1316×1296	2800
ZG-PE-250×500	250×500	20-80	210	13-21	285	18.5	1425×1420×1417	3300
ZG-PE-400×600	400×600	40-100	350	14-36	275	30	1700×1732×1656	6500
ZG-PE-600×900	600×900	75-200	460	56-192	250	55	2240×2150×2400	15400
ZG-PEX-150×750	150×750	10-40	120	8-25	320	15	1210×1572×1045	3500
ZG-PEX-250×750	250×750	20-60	210	10-45	320	22	1751×1400×1515	4900
ZG-PEX-250×1000	250×1000	20-50	210	15-50	330	30	1550×1990×1370	6800
ZG-PEX-250×1200	250×1200	20-60	210	20-70	320	45	1670×2190×1430	9000
PE-750×1060	750×1060	80-140	630	130-260	250	110	2620×2302×3110	28000
