球磨機主要由給料部、進料部、主軸承部、筒體部、傳動部、出料部與主電機等部分組成。

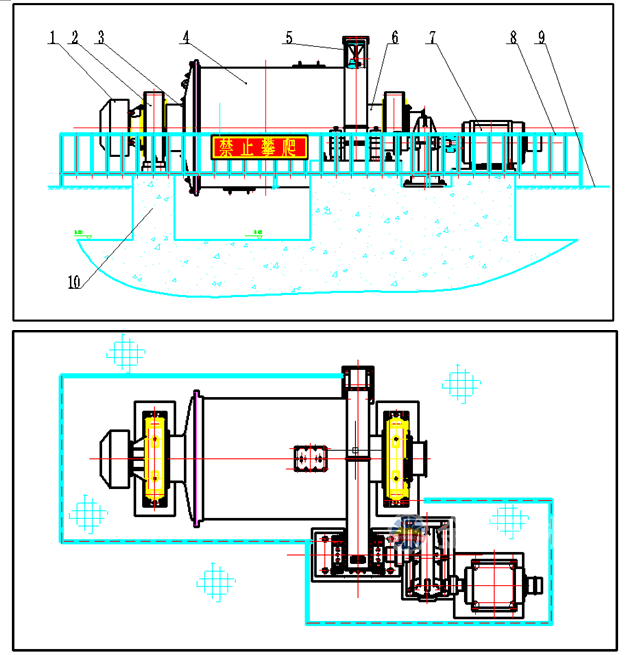

1.給料部 2.軸承部 3.進料部 4.筒體部 5.齒輪罩部 6.出料部 7.傳動部 8.活動護欄（客戶自制）9.操作平臺（客戶自制）10.基礎 11.齒輪噴霧潤滑裝置（協議）12慢傳系統（協議）

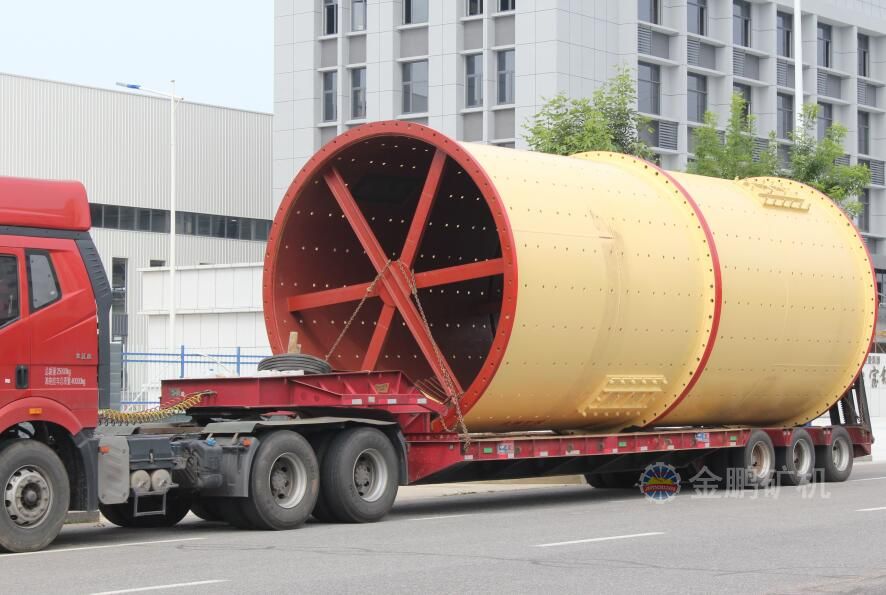

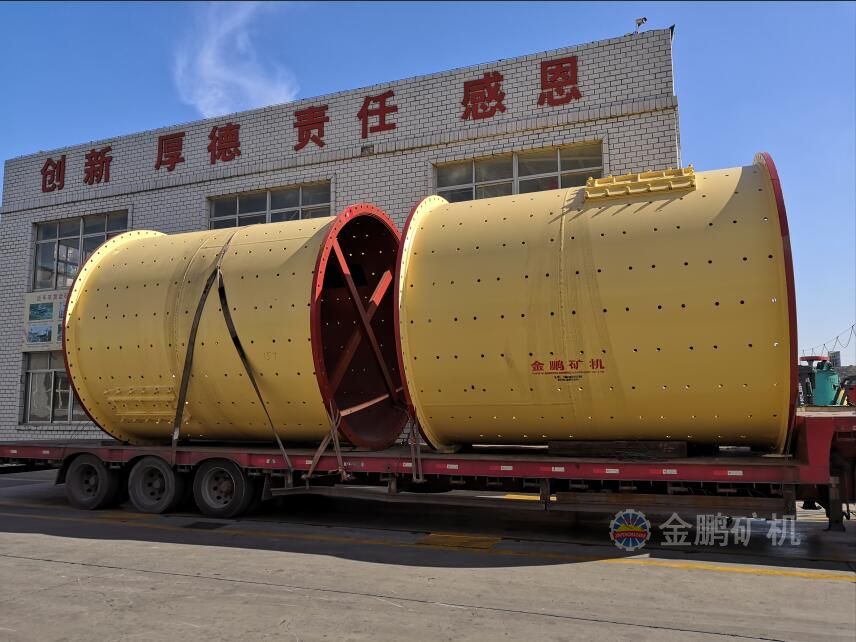

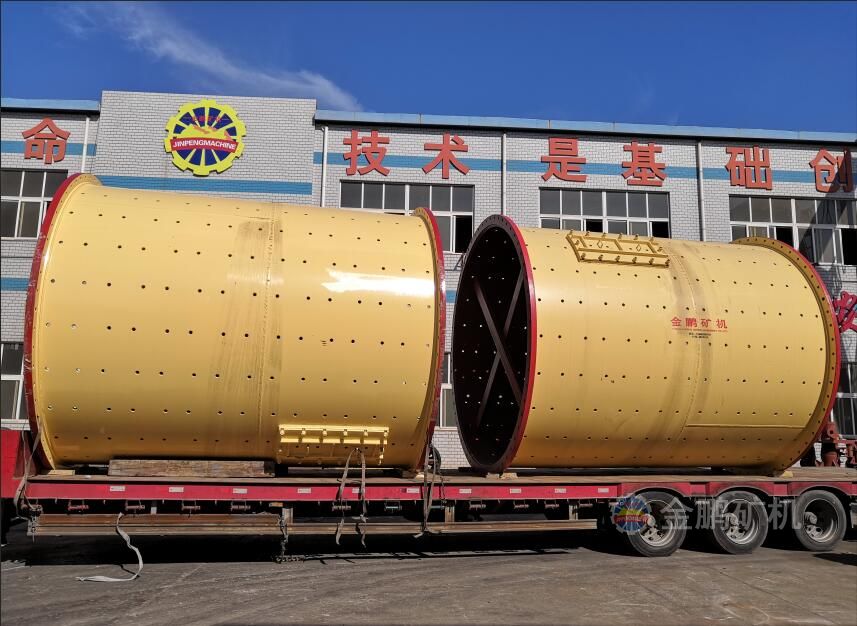

設備拆分

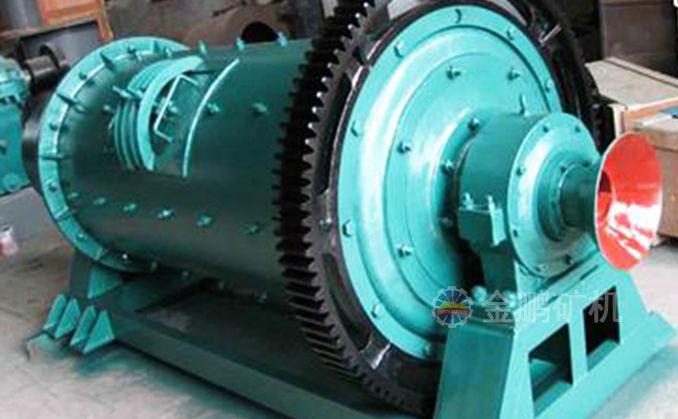

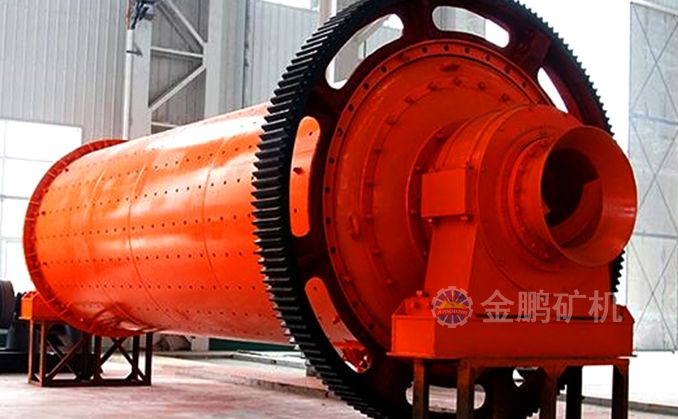

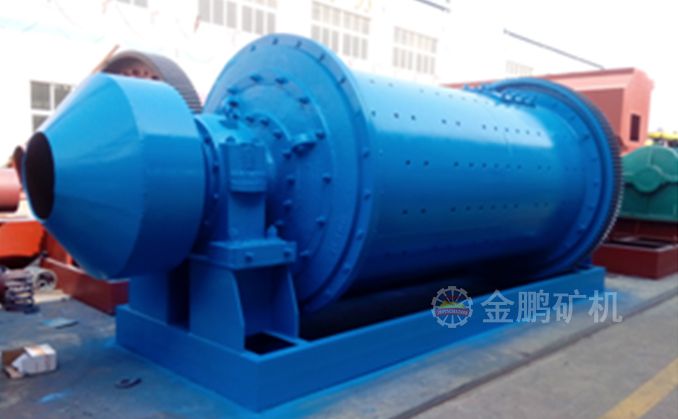

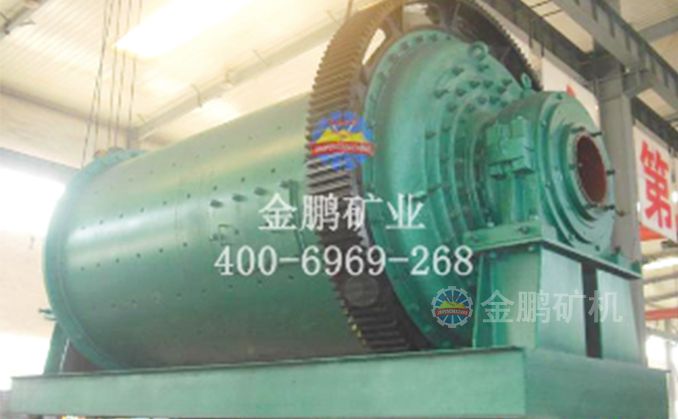

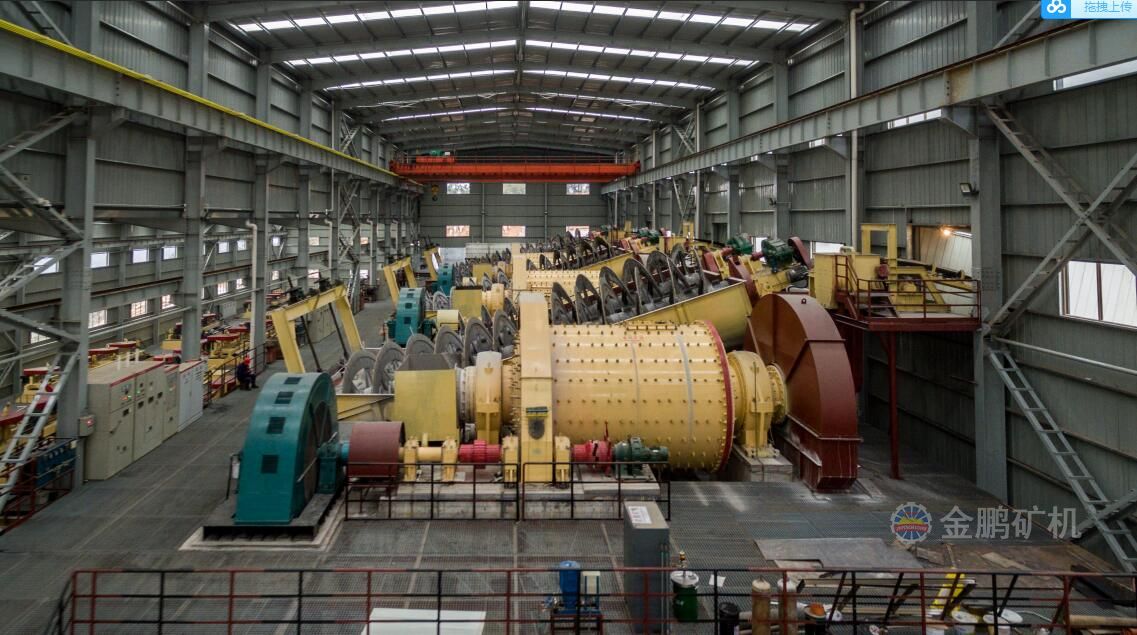

直筒節能格子型球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

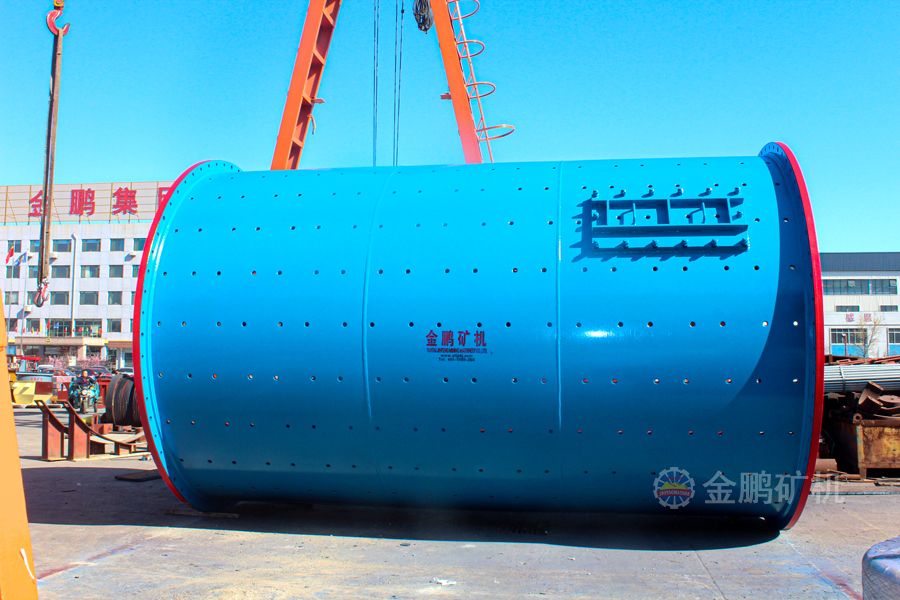

直筒節能格子型球磨機主要部件是一個直徑較小而長度較大的筒體，通過傳動裝置使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。濕磨時，物料被水流帶出;干磨時，物料被氣流帶出。直筒節能格子型球磨機在出料端有排料格子，磨機依靠格子板強制排礦，筒體內礦漿面低，減輕礦石過磨，并防止鋼球排出。在相同生產條件下，生產能力較溢流型磨機高。筒體兩端采用滾動軸承取代滑動軸承，節能顯著。
1.傳動采用大型雙列調心滾子軸承代替滑動軸承，摩擦力大大降低，啟動容易、節能20-30%;
2.去掉了稀油潤滑站，主軸承采用潤滑脂潤滑，減少了看磨工的勞動強度；
3.采用波型襯板，增加了球礦接觸表面，加強研磨作用，且對礦石有提升能力，減小了能耗;
4.大排礦口，生產能力大;
5.直徑2.1米以下(不包含2.1米)小型磨機，采用整體機架，便于土建施工和設備安裝;
6.大型球磨機大小齒輪采用油霧潤滑裝置，保證大小齒輪潤滑可靠。
| 濕式節能型格子球磨機技術參數 | |||||||||||
| 型號 | 筒體直徑 | 電機 | 外形尺寸 | 有效容積(m3) | 最大裝球量(t) | 重量 | |||||
| 直徑 | 長度 | 轉速 | 型號 | 功率 | 長 | 寬 | 高 | (kg) | |||
| (mm) | (mm) | （r/min） | (kW) | (mm) | (mm) | (mm） | |||||
| MQGg 1212 | 1200 | 1200 | 31.3 | Y225M-8 | 22 | 4500 | 2104 | 1733 | 1.1 | 2.4 | 8200 |
| MQGg 1224 | 1200 | 2400 | 31.3 | Y280M-8 | 45 | 5764 | 2104 | 1733 | 2.4 | 4.6 | 13200 |
| MQGg 1240 | 1200 | 4000 | 31.3 | JR117-8 | 80 | 7990 | 2210 | 1733 | 3.8 | 7.8 | 15932 |
| MQGg 1515 | 1500 | 1500 | 30.9 | YR280S-8 | 55 | 5740 | 2710 | 2170 | 2.2 | 5 | 15100 |
| MQGg 1530 | 1500 | 3000 | 30.9 | JR117-8 | 80 | 6800 | 2743 | 2170 | 5 | 8.6 | 19166 |
| MQGg 1535 | 1500 | 3500 | 30.9 | JR125-8 | 95 | 7665 | 3040 | 2170 | 5.9 | 10 | 19500 |
| MQGg 1545 | 1500 | 4500 | 30.9 | JR127-8 | 130 | 9085 | 3091 | 2170 | 6.6 | 11.3 | 22150 |
| MQGg 1830 | 1800 | 3000 | 25.2 | JR127-8 | 130 | 8405 | 3560 | 2620 | 6.3 | 11.8 | 30228 |
| MQGg 1836 | 1800 | 3600 | 25.2 | JR136-8 | 180 | 8866 | 3683 | 2785 | 8.2 | 13.8 | 35467 |
| MQGg 1840 | 1800 | 4000 | 25.2 | JR136-8 | 180 | 9277 | 3650 | 2620 | 8.4 | 15.7 | 37200 |
| MQGg 2122 | 2100 | 2200 | 24.05 | JR128-8 | 155 | 7750 | 4450 | 3533 | 6.6 | 16 | 42500 |
| MQGg 2130 | 2100 | 3000 | 24.05 | JR137-8 | 210 | 8330 | 4450 | 3533 | 9 | 20 | 43100 |
| MQGg 2136 | 2100 | 3600 | 24.05 | JR137-8 | 210 | 8933 | 4320 | 3433 | 10.8 | 21 | 45833 |
| MQGg 2140 | 2100 | 4000 | 24.05 | JR138-8 | 245 | 9654 | 4320 | 3083 | 12.8 | 22 | 47262.4 |
| MQGg 2145 | 2100 | 4500 | 24.05 | JR138-8 | 245 | 9933 | 4253 | 3125 | 13.5 | 23.6 | 50348 |
| MQGg 2430 | 2400 | 3000 | 22.5 | JR138-8 | 280 | 8823 | 5113 | 894 | 12.1 | 22.5 | 58328 |
| MQGg 2436 | 2400 | 3600 | 22.5 | JR138-8 | 320 | 9455 | 5113 | 3894 | 14.5 | 26 | 61308 |
| MQGg 2442 | 2400 | 4200 | 22.5 | JR138-8 | 320 | 10223 | 5218 | 3894 | 16 | 30 | 67370 |
| MQGg 2727 | 2700 | 2700 | 21.6 | JR138-8 | 320 | 8643 | 5722 | 4674 | 15.3 | 30 | 83145 |
| MQGg 2736 | 2700 | 3600 | 21.6 | JR1510-8 | 400 | 10463 | 5942 | 4674 | 18.4 | 36 | 89120 |
| MQGg 2740 | 2700 | 4000 | 21.6 | JR1510-8 | 450 | 10609 | 5942 | 4674 | 19 | 42 | 98454 |
| MQGg 2745 | 2700 | 4500 | 21.6 | TDMK500-32 | 500 | 11471 | 5907 | 4674 | 23 | 45 | 109318 |
| MQGg 3236 | 3200 | 3600 | 18.5 | TDMK630-36 | 630 | 12442 | 7030 | 5150 | 25.6 | 51 | 144241 |
| MQGg 3245 | 3200 | 4500 | 18.5 | TDMK800-36 | 800 | 13975 | 7030 | 5150 | 32.8 | 65 | 156652 |
| MQGg 3639 | 3600 | 3900 | 17.3 | TDMK1000-40 | 1000 | 15000 | 7200 | 5463 | 36.2 | 75 | 168800 |
| MQGg 3645 | 3600 | 4500 | 17.3 | TDMK1250-40 | 1250 | 15024 | 7460 | 5463 | 41.5 | 90 | 178240 |
| MQGg 3660 | 3600 | 6000 | 17.3 | TDMK1600-40 | 1600 | 17000 | 7700 | 5463 | 55.7 | 120 | 20400 |
